2023年8月8日
SBK-DQA電氣自動化實訓裝置
一、電氣自動化實訓裝置總體要求
電氣自動化實訓裝置采用鋁型材柜式結構，由電源控制屏、不銹鋼實訓網孔板、虛擬負載接口單元、三相異步電動機、PLC、變頻器、觸摸屏、斷路器、中間繼電器、交流接觸器等構成。以虛擬負載作為被控對象，可以完成對某個虛擬負載的電氣自動化控制系統
的設計、安裝、接線、編程、調試等工作。

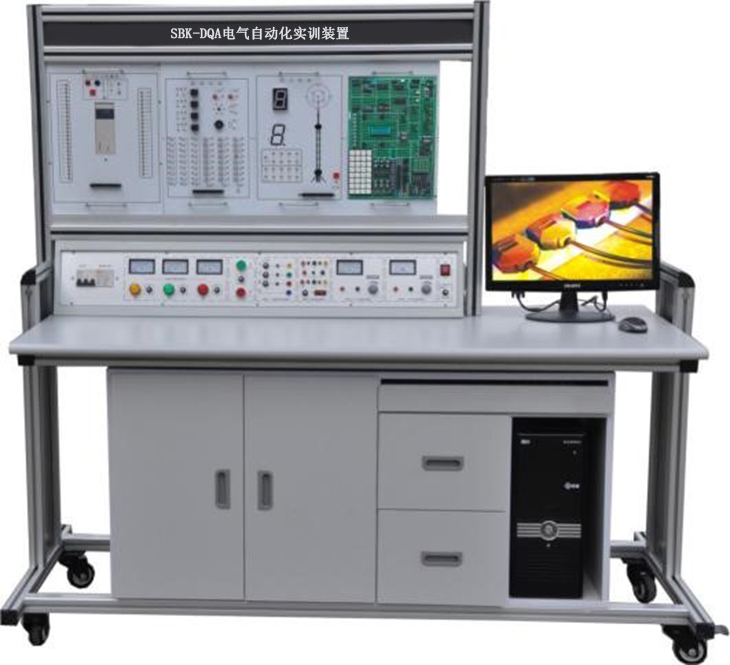

參考圖
二、產品主要構成
1
．電源控制屏
1)
由急停按鈕、電源指示燈、供電指示燈、總電源開關、電壓表、電流表、電源 插座、及電源輸出端子構成。
2)
采用三相五線制AC380V/50
Hz電源供電；
3)
三相、單相輸出帶自動空氣開關；
4) DC24V電壓源1路；
5) AC24V電壓源1路。
2
．實訓網孔板
尺寸610*740mm
，網孔分布合理、均勻，孔徑統一，方便器件的安裝 及走線。
3
．?dāng)?shù)字孿生仿真系統及仿真硬件模塊
1、功能描述：信息化虛擬仿真上位機，交互式軟件接口實現與下位機通訊。采用軟件建模及上位機界面設計，實現與下位機的通訊功能（USB、Wifi、以太網協議），實現上位機的虛擬仿真。
2、數字孿生仿真系統功能要求：
1）該數字孿生仿真系統應具備信息化虛擬仿真上位機，并且能通過交互式軟件接口實現與下位機通訊（USB、WIFI、以太網協議），實現上位機的虛擬仿真。
2）3D
仿真模型和仿真數據驅動器的組合應當能夠完全取代實物機械機構，有與設備實物相同的外觀、運動特性。
3）該數字孿生仿真系統必須能夠直接接受真實PLC程序控制，系統接收到信號狀態數據后驅動3D模型運行，并且系統運行中仿真機構對應的傳感器狀態等信
息能夠輸出到PLC及其它自動化控制系統的輸入端。
4）要求該孿生仿真系統能夠采集送料模型、機械手搬運模型、物料傳送分揀模型的輸出控制信息，然后將相關信息通過USB通信傳送給信息化虛擬仿真上位機。
3、仿真驅動器主機要求：1套
1）該仿真驅動器主機應采用24V直流電源供電，以確保學生人身安全；
2）應具備8路數字輸入、8路數字輸出I/O端子，
并且能兼容NPN和PNP兩種接線方式。（同等或更優配置）；
3）具備2路4-20MA模擬輸入，2
路輸出4-20MA/0-10V；
4）應具備相應的狀態指示功能，如電源指示、I/O
狀態指示、通訊狀態指示；
5）通訊接口包含RS485、以太網、USB等多種方式；
6）嵌入式系統采用內置ΜC/OS-III
嵌入式系統，控制芯片采用 ARM CORTEX-M3；
7）尺寸≥
180*98*50MM。
5、仿真驅動器擴展板：1套
1）該仿真驅動器擴展板應采用24V直流電源供電，以確保學生人身安全；
2）應具備2路高速脈沖輸入，16路開關量輸入，兼容PNP和NPN接線方式；
3）應具備16路開關量輸出，兼容PNP和NPN接線方式；
4）為方便接線練習，要求采用連接方式：接線端子排、37PIN快速插頭等；
5）應具備相應的狀態指示功能，如電源指示、I/O
狀態指示、通訊狀態指示；
6）通訊接口應支持RS485通訊；
7）支持I/O擴展，采用32路40PIN快速插頭；
8）嵌入式系統采用內置ΜC/OS-III嵌入式系統，控制芯片采用ARM
CORTEX-M3；
9）尺寸≥200*110*60MM。
4
．?dāng)?shù)字孿生仿真軟件模型
1）顆粒上料單元自動化工作站，包括工作臺，型材臺面，上料筒2個顆粒推送氣缸2個，
雙皮帶分揀輸送帶1條，雙工位旋轉吸料機構1個，
瓶子上料輸送帶1條，填裝輸送皮帶1條，填裝氣動定位機構1個。
2）蓋擰蓋單元自動化工作站，包括工作臺，型材臺面，加蓋機構1個，擰蓋機構1個，輸送帶1條，定位機構2個。
3）檢測分揀自動化工作站，包括工作臺，型材臺面，龍門檢測機構1個，不合格品分揀機構1個，輸送帶1條，定位機構1個。
4）立體倉庫自動化工作站，包括工作臺，
型材臺面，倉庫構架1個，2軸垛機機構1個。
5. PLC虛實結合控制實訓模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
6
．PLC:
◆ 24
輸入，24VDC
◆ 16
輸出，24VDC
7
．變頻器:
◆ 三相
380V 電源供電，功率 0.37KW
◆ 具有
2 點模擬量輸入，AI1 支持-10~10V，0~20mA；AI2
支持 0~10V，0~20mA
◆ 具有
4 點開關量輸入
◆ 具有
1 點繼電器輸出,1 點晶體管輸出
◆ 具有
1 點模擬量輸出，0 -20mA
◆ 集成
RS485 通訊接口
8
．觸摸屏：
一套以先進的
Cortex-A8 CPU 為核心（主頻 600MHz） 的高性能
嵌入式一體化觸摸屏。該產品設計采用了 7 英寸高亮度
TFT 液晶顯示屏（分辨率 800×480）， 四線電阻式觸摸屏（分辨率
4096×4096） 。同時還預裝了 MCGS 嵌入 式組態軟件（運行版）
，具備強大的圖像顯示和數據處理功能。
9
．三相異步電動機：
180W
10
．低壓電器元件
|
1. |
3P斷路器 |
DZ47/6A |
3 |
個 |
|
2. |
2P斷路器 |
DZ47/6A |
3 |
個 |
|
3. |
帶座保險 |
RT18-32
，5A |
3 |
個 |
|
4. |
帶座保險 |
RT18-32
，2A |
2 |
個 |
|
5. |
中間繼電器 |
CDZ9L-52P
，線圈DC24V |
8 |
個 |
|
6. |
交流接觸器 |
CJX2-0910
，線圈AC220V |
4 |
個 |
|
7. |
熱繼電器 |
JR36-20 |
2 |
個 |
|
8. |
2檔旋鈕開關 |
LAY39
，Ф22mm |
2 |
個 |
|
9. |
按鈕 |
LAY39,Ф22mm
，紅2
、黃2
、綠2 |
6 |
只 |
|
10. |
指示燈 |
Ф22mm,紅1
、綠1
，AC220V |
2 |
只 |
|
11. |
急停按鈕 |
Ф22mm |
1 |
只 |
11.工具耗材
|
序號 |
名稱 |
參數 |
|
1. |
工具箱 |
|
|
2. |
測電筆 |
|
|
3. |
電工刀 |
|
|
4. |
剝線鉗 |
7
寸 |
|
5. |
斜口鉗 |
6
寸 |
|
6. |
尖嘴鉗 |
6
寸 |
|
7. |
壓線鉗 |
6
寸 |
|
8. |
小一字螺絲刀 |
3*75 |
|
9. |
大一字螺絲刀 |
6*100 |
|
10. |
小十字螺絲刀 |
3*75 |
|
11. |
大十字螺絲刀 |
6*100 |
|
12. |
導線 |
0.75
平方 |
三．產品功能
1
．PLC應用及工業網絡技術
1) PLC控制三相異步電動機正、反；
2) PLC控制三相異步電動機Y-△啟動；
3) PLC控制電機順序啟動；
4)
模擬量模塊的使用；
5)
多臺PLC網絡組態、主從站控制；
6)
基于模擬量的PLC控制；
7) PLC控制機床電路；
2
．電機驅動與調速
1)
變頻器面板功能參數設置和操作；
2)
變頻器對電機點動控制、啟停控制；
3)
電機轉速多段控制；
4)
工頻、變頻切換控制；
5)
基于模擬量控制的電機開環調速；
6)
基于面板操作的電機開環調速；
7)
變頻器的保護和報警功能實訓；
3
．觸摸屏組態控制技術
1)
觸摸屏的參數設置；
2)
觸摸屏的編程；
3)
觸摸屏、PLC
、變頻器的綜合應用；
4
．基于PLC控制系統模擬實訓
（一）PLC部分
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）三層電梯控制
8）自動售貨機
9）機械手
10）自動門
11）天塔之光
12）全自動洗衣機
13）自動成型機
14）紅綠燈
15）裝配流水線
16）四路搶答器
17）音樂噴泉
18）軋鋼機
19）郵件分揀
20）物料分揀
21）多級傳輸
22）八段碼顯示
23）多種液體混合
24）雙面銑床
25）電鍍槽
26）交流電機正反轉控制
27）小車運動
28）攪拌站
29）汽車燈光控制
30)汽車火花塞點火控制
31)加工中心控制
32)隧道監控
33)自動扶梯
34)CA6140普通車床PLC改造控制
35）X62W萬能銑床PLC改造控制
36）T68臥式鏜床PLC改造控制
37）M7120平面磨床PLC改造控制
38）Z3050搖臂鉆床PLC改造控制
39）電動葫蘆PLC改造控制
40）Z35搖臂鉆床PLC改造控制
41）M1432A萬能外圓磨床PLC改造控制
|
