SBYY-19B透明液壓PLC控制實訓裝置
液壓實驗臺,液壓傳動實訓臺,液壓技術實驗臺,液壓實驗室設備是面向、部隊、院校、機械、汽車、船舶、醫療、航空、鋼鐵、煤礦、電力、石油、工程系的機械設計制造及其自動化、機械電子工程、采礦工程、安全工程專業開設的實驗室。液壓實驗室主要承擔的實驗課程有液壓與氣壓傳動、固定機械等。實驗室可為學生提供課程實驗、課程設計等實踐教學活動。液壓實驗臺可讓學生了解典型液壓泵和液壓閥及主要零件的材料、加工裝配工藝和維修保養知識，理解課堂上難以搞懂的某些復雜結構和空間油路問題，加深對液壓元件的感性認識，選用自己設計的液壓回路所需的液壓元件，在液壓實驗臺上組裝該順序動作回路，并驗證該順序動作回路的正確性，促進學生提高動手能力。液壓實驗臺,透明液壓PLC控制實訓裝置、液壓plc控制實驗臺,液壓傳動實驗臺,液壓實驗系統是生產和開發液壓元件與液壓系統的重要實驗設備,它也是高等工科院校普遍使用的一種實驗設備,是培養學生創新能力的平臺。液壓實驗臺,液壓傳動實驗室設備主要承擔《液壓與氣壓傳動》等課程的實驗教學任務，液壓綜合實驗臺。通過實驗助力學生加深理解和鞏固課程中所學的基本概念與理論，掌握基本常用液壓元件的特性，熟悉傳動基本回路和基本傳動系統的組成和工作原理。培養學生觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。通過實訓，讓學生很好地理解和掌握液壓件結構、形狀、作用和工作原理方面的知識，掌握常用的液壓回路作用、工作原理和安裝調試使用方法，理論結合實際，提高動手能力，為將來從事與機械控制相關的設計、制造、維修等工作打下良好的基礎。
一、液壓實驗臺主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1500mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量
齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓
力表，L-HL46號液壓油；
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆
配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，
而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，
監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控
制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的
AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
（3）配有控制模塊：PLC輸入、輸出模塊；繼電器模塊；控制按鈕模塊；時間繼電器模塊等。
11、電磁換向閥：DC24V .吸力3mpa
二、液壓實驗臺主要特點：液壓技術課程設計，以及可編程控制器(PLC)的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。

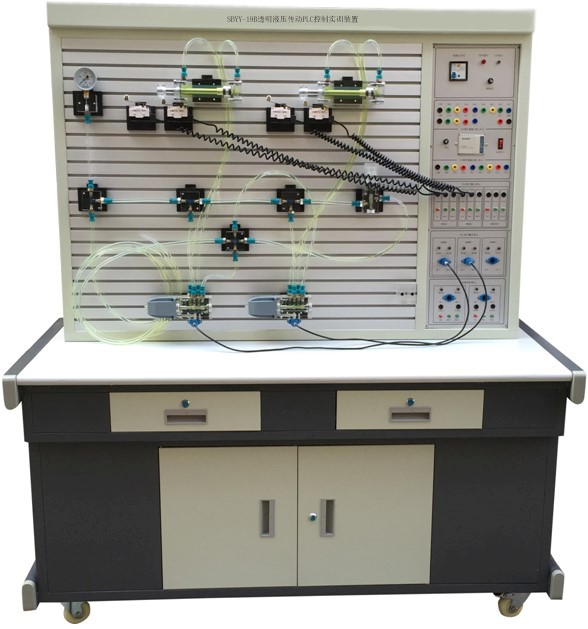

1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比
較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）
四、液壓元件
五、透明液壓實訓裝置清單
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
實訓桌 |
1500×700×1750mm |
1張 |
|
2 |
實訓臺 |
|
1臺 |
|
3 |
PLC主機模塊 |
FX1S-20MR |
1塊 |
|
4 |
電源模塊 |
|
1塊 |
|
5 |
繼電器控制模塊 |
|
1塊 |
|
6 |
時間繼電器模塊 |
|
1塊 |
|
7 |
控制按鈕模塊 |
|
1塊 |
|
8 |
直流電機 |
泵站 |
1臺 |
|
9 |
直流電機專用調速控制模塊 |
1塊 |
|
|
10 |
數字轉速表與轉速傳感器 |
1個 |
|
|
11 |
齒輪油泵（CB-B6） |
1個 |
|
|
12 |
溢流閥 |
1個 |
|
|
13 |
耐震壓力表 |
1個 |
|
|
14 |
油箱 |
1個 |
|
|
15 |
吸油過濾器 |
1個 |
|
|
16 |
空氣過濾器 |
1個 |
|
|
17 |
油溫液位計 |
1個 |
|
|
18 |
雙作用油缸（帶行程撞塊） |
透明元件 |
2只 |
|
19 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
20 |
二位四通電磁換向閥 |
透明元件 |
2只 |
|
21 |
三位四通電磁換向閥（O型） |
透明元件 |
1只 |
|
22 |
三位四通電磁換向閥（H型） |
透明元件 |
1只 |
|
23 |
三位四通電磁換向閥（M型） |
透明元件 |
1只 |
|
24 |
彈簧回位油缸 |
透明元件 |
1只 |
|
25 |
增壓油缸 |
透明元件 |
1只 |
|
26 |
輔助油箱 |
透明元件 |
1只 |
|
27 |
單向閥 |
透明元件 |
2只 |
|
28 |
液控單向閥 |
透明元件 |
2只 |
|
29 |
溢流閥（直動式） |
透明元件 |
2只 |
|
30 |
溢流閥（先導式） |
透明元件 |
1只 |
|
31 |
節流閥（直動式） |
透明元件 |
1只 |
|
32 |
調速閥 |
透明元件 |
2只 |
|
33 |
順序閥 |
透明元件 |
2只 |
|
34 |
減壓閥 |
透明元件 |
1只 |
|
35 |
二位四通行程換向閥 |
透明元件 |
1只 |
|
36 |
三位五通手動換向閥 |
透明元件 |
1只 |
|
37 |
壓力繼電器 |
透明元件 |
1只 |
|
38 |
壓力表 |
透明元件 |
3只 |
|
39 |
三通接頭 |
透明元件 |
7只 |
|
40 |
四通接頭 |
透明元件 |
3只 |
|
41 |
行程開關 |
|
4只 |
|
42 |
透明液壓皮管 |
|
20米 |
|
43 |
油盤 |
|
1只 |
|
44 |
液壓油 |
L-HL46 |
15L |
|
45 |
編程電纜 |
三菱 |
1條 |
|
46 |
國標電源線 |
|
1條 |
|
47 |
實驗導線 |
|
1包 |
|
48 |
快速油接頭 |
|
5只 |
|
78 |
工具箱 |
|
1個 |
|
79 |
內六角扳手 |
|
3把 |
|
80 |
螺絲刀 |
|
2把 |
|
81 |
剪刀 |
|
1把 |
|
82 |
活動板手 |
|
1把 |
|
83 |
尖嘴鉗 |
|
1把 |
|
84 |
液壓實訓說明書 |
|
1冊 |
|
85 |
PLC編程軟件、程序 |
光盤 |
1盤 |
