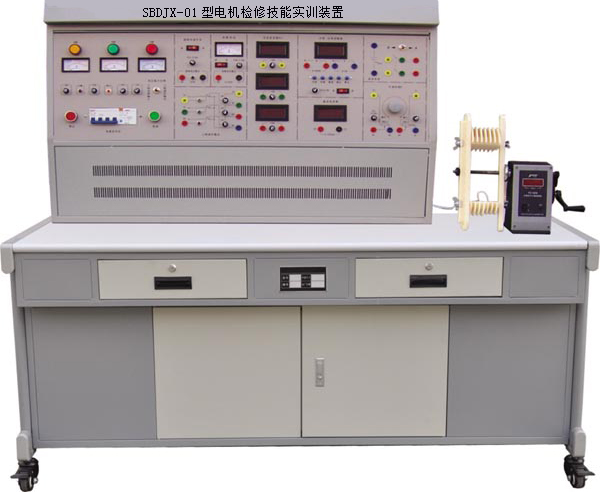

SBDJX-01型電機檢修技能實訓裝置
電機檢修實訓體現應用型教育特色，滿足培養應用型人才的需要，將理論與實踐相結合，融入任務驅動、理實一體化的項目課程理念，以實訓項目為載體，使任務項目具體化。讓學生對實訓項目的學習，達到相關崗位能力的要求。實訓內容包括基礎知識、三相異步電動機定子繞組的重繞、三相異步電動機定子繞組的故障檢修，三相異步電動機轉子故障的檢修、電動機機械故障的修理、三相異步電動機的試驗、學生通過電機檢修實訓的學習，可以盡快、全面地掌握三相異步電動機的維修技術。
電機檢修技能實訓裝置是根據勞動和社會就業培訓技術指導中心編寫的《國家職業資格培訓教程—常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。本裝置內容包括電機的加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。
一、裝置特點
1、控制屏采用實訓臺結構，測量儀表及電氣線路元器件固定在相應功能塊面板上
2、實訓項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌握電機檢修專業技能。
3、實訓裝置采用模塊化的方式進行技能訓練和理論知識的深化
4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
二、技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-10～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重 量：100kg
三、裝置配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3、主控功能板配備項目
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。
（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每兩相之間的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/5A。
（5）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀器儀表
（1）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（2）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示功能。
（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（4）提供直流數字電壓表一只，測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外側電壓。
（5）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
單相電容運轉電動機電容：4uF/450V CBB電容。
（7）低壓電器：3個熔斷器、2個交流接觸器、1個熱繼電器等
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
（4）交流耐壓測試儀：電壓測試范圍為0～5KV，漏電流0～100mA，變壓器容量為1000VA。
6、制作設備、電機等配備
（1）拆、裝工具一套：拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇等。
（2）鉗工工具：劃線針、圓規、沖子、樣板、直角鋼尺、游標卡尺、千分尺、塞尺、老虎臺等。
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
四、實訓項目
（一）電機檢修前的準備
1．檢查運行情況，作檢查記錄
2．故障測試3．測量技術數據
4．工具制作
（二）電機的拆卸與組裝
1．電機解體
2．機殼清掃、作標記
3．電機與負載的解裂
4．聯軸器拆除
5．電機端蓋的拆除
6．抽出電機轉子
7．定子內腔清洗
8．零部件的檢查、清點、編號和標記
（三）部件檢修
1．軸承檢修
①軸承的拆卸
②補充缺油軸承的潤滑脂
2．繞組檢修
①測量和記錄電機原始數據
②繞組拆除
③電機嵌線
3．電機換向裝置檢修
①電刷檢修
③軸承清洗和注入潤滑脂
④軸頸和軸承室的檢測
④電機接線、測試
⑤繞組浸漬與烘干
②換向器檢修
（四）電機組裝和整機安裝
1．參與檢修部件的裝配
2．參與進行電機軸心糾偏定位
3．清理定子內腔
4．參與轉子和端蓋的裝配
5．修復電機的現場整機組裝
（五）試驗
1．電機試驗
①電機試運轉
②測量絕緣電阻和繞組的直流電阻
2．電氣試驗
①連電機與負載傳動機構
②參與電氣試驗并作記錄
③空載
④電機旋轉方向
③參與進行數據處理
④參與修試報告起草
五、用戶自配儀器設備
1．交流耐電壓測試儀、短路測試儀、測匝器
2．烘箱、浸漆槽

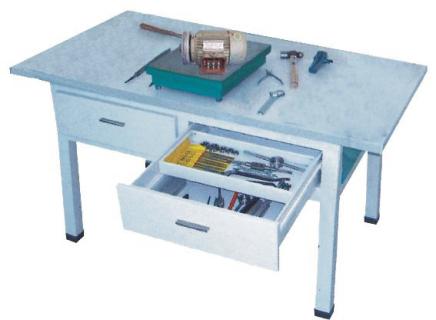

SBDJC-01電機拆裝與維修實訓臺
電機拆裝與維修實訓臺是為各類院校學生拆裝各種電機而設計的，通過對常用多種電機的動手拆裝，使學生掌握電機從里到外的構成及各組成器件的認識，根據電機拆裝的特點，實訓臺材質采用全鋼結構，堅固耐用。
配置如下：
1、拆裝工具一套：拉馬1幅、活動扳手1把、橡皮錘頭1只、劃線板、壓線板1塊、彎頭剪刀1把、尖嘴鉗1把、鋼鋸1把。
2、1.1KW三相鼠籠電機1臺。
3、直流他（并）勵電動機1臺（100W）
4、鋼制拆裝桌1張，規格：1500mm×750mm×780mm
5、電烙鐵及烙鐵架1套

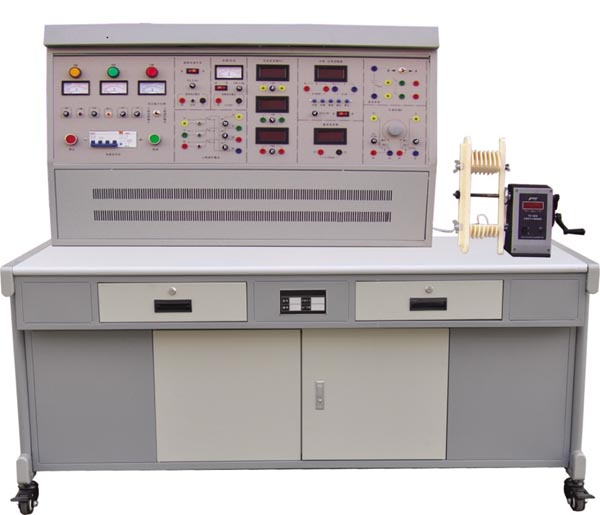

SBDJZP-01型電機裝配技能實訓裝置
電機裝配技能實訓裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程-常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機的加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。
一、裝置特點
1、實訓裝置采用模塊化的方式，進行技能訓練
2、該實訓裝置配備相應的電機裝配工具及儀器
3、控制屏采用實訓臺結構，將測量儀器固定于控制屏上
4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準
二、技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-10～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重 量：100kg
5、外形尺寸：1300mm×750mm×1250mm
三、裝置配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3、主控功能板
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。
（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每兩相之間的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相電源輸出，具有過載保護及三相輸出指示。
（5）直流電源部分：0～30V/2A可調直流穩壓電源，繼電器自動換檔，多圈電位器連續調節，具有軟載止自動短路保護功能。
（6）提供直流數字電壓表一只：測量范圍0～600V。
（7）直流數字毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（8）螺口燈座一只
4、儀器儀表
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
5、電機及拆裝工具等
（1）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、刮刀、塞尺、銼刀、烙鐵等。
（2）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（3）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
6、實驗導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（一）三相異步電動機裝配實訓
1．三相交流鼠籠異步電動機的拆裝
2．三相鼠籠式異步電動機定子繞線、嵌線
3．定子繞組斷頭及相間絕緣、綁扎處理
4．電機繞組接地、短路、斷路故障的檢測
5．電機內部個別線圈或極相組嵌反或接錯的檢查
6．三相繞組他頭尾接反的檢測
7．繞組嵌線后的耐壓測試
8．絕緣浸漆處理
9．電機軸承裝配及清洗
10．定、轉子氣隙配合的檢測
11．總裝后三相繞組對地耐壓測試
12．三相電機空載測試
（二）直流電動機裝配實訓
1．換向器的裝配
2．換向器片間及換向器對地耐壓測試
3．直流電機電樞波形繞組嵌線
4．電樞繞組嵌裝后耐壓測試
5．絕緣浸漆處理6．轉子靜平衡測試
7．勵磁繞組接線后的檢測
8．電刷裝置裝配
9．定、轉子配合氣隙的檢測及總裝后繞組對地的耐壓測試
五、用戶自配儀器設備
1．交流耐電壓測試儀
2．烘箱、浸漆槽

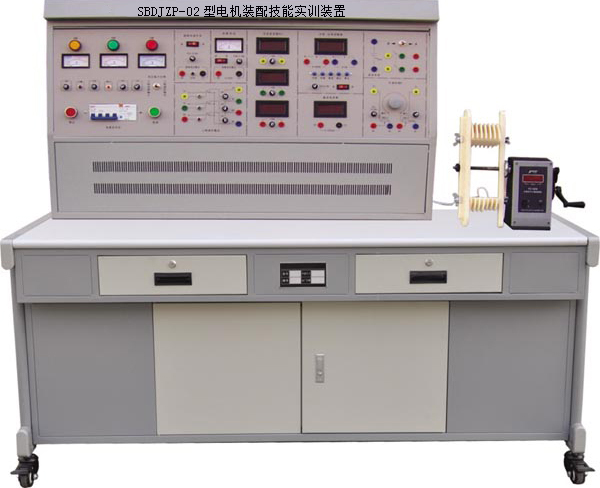

SBDJZP-02型電機裝配技能實訓裝置
電機裝配技能實訓裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程-常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機裝配工職業基礎知識、工藝準備、加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。
一、裝置特點
1、實訓裝置采用模塊化的方式，進行技能訓練
2、該實訓裝置配備相應的電機裝配工具及儀器
3、控制屏采用實中臺結構，將測量儀器固定于控制屏上
4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準
二、技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-10～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜3KVA
4、重 量：100kg
5、外形尺寸：1300mm×750mm×1250mm
三、裝置配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3、ZP02主控功能板配備資源
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。
（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每兩相之間的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/2A。
（5）直流電源部分：0～30V/2A可調直流穩壓電源，繼電器自動換檔，多圈電位器連續調節，具有軟載止自動短路保護功能。
（6）提供直流數字電壓表一只：測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能。
（7）直流數字毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（8）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（9）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
（10）螺口燈座及雙刀雙擲開關各一只
4、儀器儀表
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
5、電機及拆裝工具等
（1）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、刮刀、塞尺、銼刀、烙鐵等。
（2）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（3）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速1500r/min。
（6）未浸漆的同步電機：額定功率120W，電壓380V（Y接法），電流0.35A，轉速1500r/min。
四、實訓項目
（一）異步電機的裝配
1．異步電機繞組的嵌線和接線
①同心式繞組嵌線
②鏈?zhǔn)嚼@組嵌線
③交叉式繞組嵌線
④短矩雙層疊繞組嵌線
⑤雙層波繞組嵌線
⑥雙層同心繞組嵌線
2．絕緣浸漬處理
3．異步電機的定子裝配
4．異步電機的轉子裝配
5．異步電機的總裝配
6．機組軸線的校調
7．電機的機械檢查
8．繞組的檢查
①繞組外觀和幾何尺寸的檢查
②直流電阻的檢測
③三相繞組電流平衡試驗
④耐電壓試驗
（二）凸極同步電機的裝配
1．凸極同步電機定子裝配
2．同步電機定子繞組嵌線
3．凸極同步電機轉子裝配
4．凸極同步電機轉子繞組嵌線
5．凸極同步電機的總裝配
6．同步電機的機械檢查
7．繞組的檢查
①繞組外觀和幾何尺寸的檢查
②三相繞組電流平衡試驗
③耐電壓試驗
（三）直流電機裝配
1．直流電機定子裝配
2．直流電機定子繞組嵌線
3．直流電機的電樞裝配
4．直流電機的電樞繞組嵌線
5．直流電機的總裝配
6．直流電機的機械檢查
7．繞組的檢查
①繞組外觀和幾何尺寸的檢查
②三相繞組電流平衡試驗
③耐電壓試驗
五、用戶自配儀器設備
1．交流耐電壓測試儀、短路測試儀
2．烘箱、浸漆槽

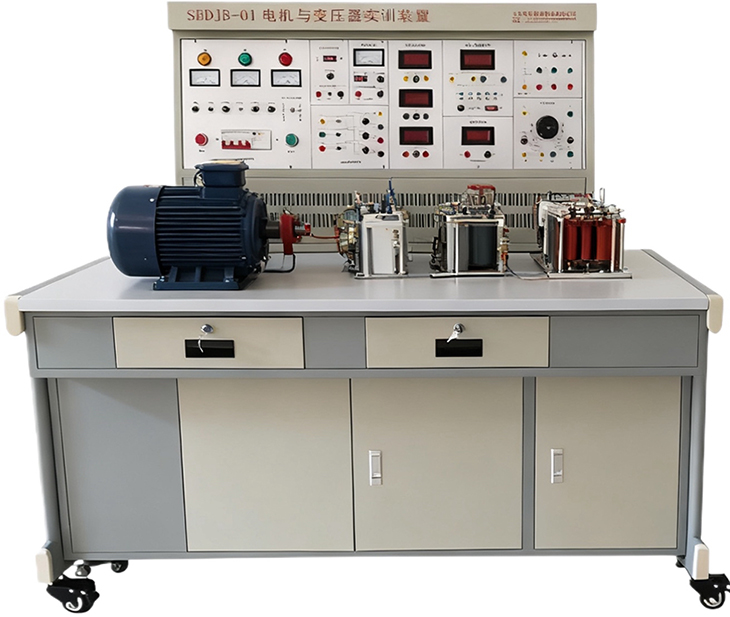

SB-DJB01型電機·變壓器維修及檢測實訓裝置
一、概述
電機變壓器維修及檢測實訓裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準-維修電工》《職業技能鑒定培訓教材-維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。
二、技術參數
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1300mm×750mm×1300mm
三、裝置的配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌上方附有防靜電絕緣橡膠墊，為了便于繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。
3、主控功能板
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（2）控制屏面板上設有指針式交流電壓表三只，觀測三相電網電壓。
（3）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。
（4）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀表功能板
（1）提供交流數字電流表三只，測量范圍0～5A，精度0.5級，三位半數顯。
（2）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級。
（3）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（4）單相電容運轉電動機電容：4uF/450V CBB電容。
（5）雙刀雙擲開關一只。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
6、制作設備、電機等配備
（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。
（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。
（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（一）單相變壓器修理及測試
1．變壓器拆除前的數據記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞制
4．變壓器組裝
5．絕緣電阻測試
6．直流電阻測試
7．變壓器同名端判別
8．變壓器變比測試
9．變壓器空載運行
10．變壓器短路
（二）單相電動機修理及測試
1．單相電容運轉電動機拆除前的數據記錄與計算
2．單相異步電動機的拆除
3．單相電動機繞組繞制
4．單相變壓器的組裝
5．絕緣電阻測試
6．直流電阻測試
7．單相異步電動機空載
8．單相異步電動機短路
（三）180W三相鼠籠式異步電動機的修理及測試
1．三相鼠籠式異步電動機拆除前的數據記錄與計算
2．三相鼠籠式異步電動機的拆除
3．三相鼠籠式異步電動機繞組繞制
4．三相鼠籠式異步電動機組裝
5．絕緣電阻測試
6．直流電阻測試
7．三相鼠籠式異步電動機繞組首末端判別
8．三相鼠籠式異步電動機空載
9．三相鼠籠式異步電動機短路
SB-DJB02型電機·變壓器維修及檢測實訓裝置
一、概述
電機變壓器維修及檢測實訓設備是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測（包括部分型式試驗）的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準-維修電工》《職業技能鑒定培訓教材-維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。
單價:31000元/臺
二、技術參數
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1300mm×750mm×1300mm
三、裝置的配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌為鐵質材料。為了便于繞線和實訓室的管理，手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。
3、主控功能板
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（2）控制屏上有數字式交流電壓表一只，通過波段開關切換可以觀測相間電網電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。
（5）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
（6）提供直流數字電壓表一只：測量范圍0～300V，分2V、20V、300V四檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外測電壓。
4、儀表功能板
（1）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（2）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示功能。
（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（4）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（5）單相電容運轉電動機電容：4uF/450V CBB電容。
（6）雙刀雙擲開關一只。
（7）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
6、制作設備、電機等配備
（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。
（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。
（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（7）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。四、實訓項目
（一）單相變壓器修理及測試
1．變壓器拆除前的數據記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞制
4．變壓器組裝
5．絕緣電阻測試
6．直流電阻測試
7．變壓器同名端判別
8．變壓器變比測試
9．變壓器空載運行
10．變壓器短路測試
（二）單相電動機修理及測試
1．單相電容運轉電動機拆除前的數據記錄與計算
2．單相異步電動機的拆除
3．單相電動機繞組繞制
4．單相變壓器的組裝
5．絕緣電阻測試
6．直流電阻測試
7．單相異步電動機空載
8．單相異步電動機短路
（三）180W三相鼠籠式異步電動機的修理及測試
1．三相鼠籠式異步電動機拆除前的數據記錄與計算
2．三相鼠籠式異步電動機的拆除
3．三相鼠籠式異步電動機繞組繞制
4．三相鼠籠式異步電動機組裝
5．絕緣電阻測試
6．直流電阻測試
7．三相鼠籠式異步電動機繞組首末端判別
8．三相鼠籠式異步電動機空載
9．三相鼠籠式異步電動機短路
（四）他勵直流電動機的修理及測試
1．直流他勵電動機拆除前數據記錄及重繞數據的計算、確定
2．直流他勵電動機繞組拆除
3．直流他勵電動機線圈繞線
4．直流他勵電動機嵌線、組裝
5．直流他勵電動機絕緣電阻的測量
6．直流他勵電動機電刷中心線位置的確定
7．直流他勵電動機冷態下直流電阻的測量
8．直流他勵電動機空載試驗
|
模塊式柔性自動環形生產線實驗系統、FMS柔性生產制造實驗系統 |
