SBJYD-02F可視化制冷性能測試培訓裝置

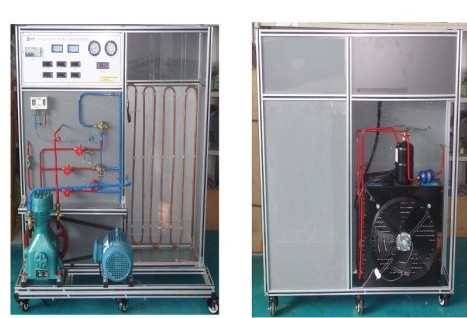

"制冷性能測試實訓裝置"采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
一、裝置特點
1.本實訓裝置按照國際標準GB/T
5773-2004容積式制冷壓縮機性能實訓方法建立，以"蒸發器液體載冷劑循環法"為主要測量，以"風冷冷凝器量熱器法"作為輔助測量
2.采用1匹制冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察制冷劑由液態變?yōu)闅鈶B(tài)的現象；
系統結構緊湊、布局合理，造型美觀大方，、可研究制冷劑在循環管道內的各種流動，包括在壓縮機中的回流。
、
3提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比制冷劑在其中分別膨脹的效果
4.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、技術性能
1.輸入電源：單相三線～220V±10%
50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
海拔＜4000m
3.裝置容量：＜2.5kVA
4.制冷劑：R22
5.制冷量：1.3kW
6.重
量：100kg
7.外形尺寸：120cm×60cm×142cm
三、基本配置及功能
1.控制屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。、可直觀的演示一些物理概念，比如：潛熱、過熱、飽和溫度、壓力與溫度變化關系、液體在零度以下沸騰，以加強學生對這些概念的理解。
2.交流控制單元
單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3.制冷系統
1匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器
（1）電流表2只（精度0.5級）
（2）數顯溫度表4只（精度0.5級）
采用PT100鉑電阻作傳感器，測量范圍-50～150℃。通過琴鍵進行切換，共測4組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、
真空壓力表2只（精度2.5級）
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
4.提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式
6.控制儀表
高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
四、實訓項目
1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2.了解國際標準GB/T5773-2004容積式制冷壓縮機性能使用方法
3.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5.主、輔測制冷量相對誤差的計算與分析
6.制冷機組能效比的計算與分析
五、系統配置表
|
序號 |
名稱 |
數量 |
型號 |
|
1 |
開啟式壓縮機組 |
1 |
2Q-3 |
|
2 |
電動機 |
1 |
1KW |
|
3 |
恒壓膨脹閥、 |
1 |
2A |
|
4 |
恒溫膨脹閥 |
1 |
2A |
|
5 |
壓力表 |
2 |
3．5MP |
|
6 |
溫度控制器 |
|
DF-457 |
|
7 |
液視鏡 |
1 |
3/8 |
|
8 |
手閥 |
6 |
3/8 |
|
9 |
數字溫度表組 |
6 |
220V |
|
10 |
傳感器 |
6 |
PT100 |
|
11 |
風冷模塊 |
1 |
2P |
|
12 |
F12 |
|
全室一瓶 |
|
13 |
加液管 |
|
|
|
13 |
雙表閥組 |
1 |
FE365 |
|
14 |
實驗指導書 |
1 |
|
|
