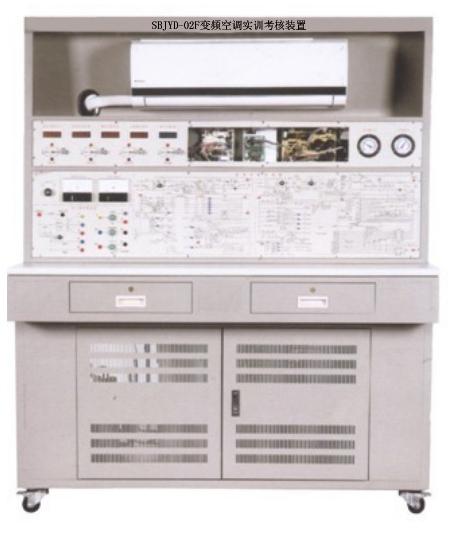

SBJYD-02F變頻空調實訓考核裝置
一、概
述
"變頻空調實訓考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
二、特 點
1.整個變頻空調系統真實完整,
與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

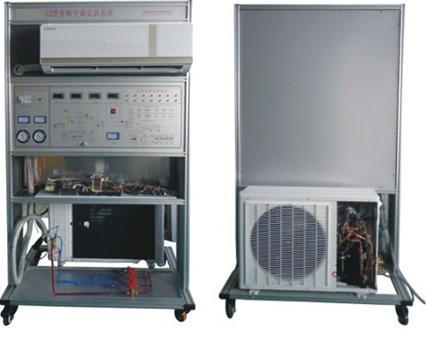

2.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；打開后柜門，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
4.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：140cm×68cm×182cm
4.制冷劑類型：R22
四、裝置的基本裝備
1.實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固
2.變頻空調系統：蒸發器、冷凝器、壓縮機、四通閥、電氣控制線路、視液鏡、手動控制閥，熱力膨脹閥等
3.測量儀表：溫度表、壓力表、指針式交流電壓表、指針式交流電流表、數顯功率表等
4.專用工具：便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵
★五，空調器運行數據分析系統
1，數據測試系統可快速測量空調故障發生的電路部分
2可鑒聽空調機有通信收據。
3可模擬個機與空調機內機的空調通信收據，從而來控制內機
4測量機器的運行狀態，讀出各傳感器的實時溫度。
5 可測量各個個空調運行數據
6可模擬個機與空調機內機的空調通信收據，從而來控制外機
六、實訓項目
初級技工基本技能實訓
制冷系統專用工具的基本操作
制冷系統管件焊接
制冷系統的檢漏
制冷系統的抽真空與充注制冷劑R22
中級技能實訓（設計、安裝、調試及檢修）
格力KFR-23型空調主控板電路原理
空調電器元件的測量及系統運行
格力KFR-23型空調器故障與分析
空調檢測與故障分析
7.
變頻空調電器元件的測量及系統運行
8.
變頻空調的故障與分析
七、故障說明
1.斷開N2線圈：模擬變壓器T的副邊N2開路，整機不工作
2.斷開橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
3.斷開7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
4.斷開紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
5.斷開X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
6.斷開IC1的P13腳：模擬IC1的P13無信號輸出
7.斷開IC1的P12腳：模擬IC1的P12無信號輸出
8.斷開IC1的P11腳：模擬IC1的P11無信號輸出
9.斷開IC1的P10腳：模擬IC1的P10無信號輸出
10.斷開IC1的P15腳：模擬IC1的P15無信號輸出
11.斷開IC1的P14腳：模擬IC1的P14無信號輸出
12.斷開IC1的P24腳：模擬IC1的P24無信號輸出
13.斷開IC1的P23腳：模擬IC1的P23無信號輸出
14.斷開IC1的P22腳：模擬IC1的P22無信號輸出
15.斷開IC1的P21腳：模擬IC1的P21無信號輸出
16.斷開IC1的P25腳：模擬IC1的P25無信號輸出
17.斷開IC1的P20腳：模擬IC1的P20無信號輸出
18.斷開步進電機兩組線圈：模擬步進電機兩組線圈開路
19.斷開步進電機兩組線圈：模擬步進電機兩組線圈開路
20.斷開IC2的P16腳：模擬IC2的P16無信號輸出
21.斷開IC2的P15腳模擬IC2的P15無信號輸出
22.斷開IC3的P14腳模擬IC3的P14無信號輸出
23.斷開IC3的P13腳模擬IC3的P13無信號輸出
24.斷開IC3的P12腳模擬IC3的P12信號輸出
25.斷開IC3的P11腳模擬IC3的P11無信號輸出
26.斷開IC3的P16腳模擬IC3的P16無信號輸出
27.斷開IC3的P15腳模擬IC3的P15無信號輸出
28.斷開繼電器RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用
29.斷開繼電器RY2線圈：模擬繼電器RY2線圈壞，室外風機不轉
30.斷開繼電器RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉
31.斷開繼電器RY6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉
32.斷開繼電器RY5線圈：模擬繼電器RY5線圈壞，室內風機高速時風機不轉
33.斷開繼電器RY1線圈：模擬繼電器RY1線圈壞，壓縮機不工作
34.斷開繼電器RY3線圈：模擬繼電器RY3線圈壞，電磁四通閥不工作
35.斷開7個繼電器工作指示燈：7個繼電器的工作電源指示燈不亮
36.模擬電網電壓的波動：模擬電網電壓調壓器可調
|
